Montagevejledning til 1KOMMA5° lim-montagesystem

Dette er en guide til montering af 1KOMMA5° lim-montagesystem på fladt tag med tagpap.

OBS!

Selvmontage af dette system er på eget ansvar og bør anses som værende vejledende.

Sonnen batteri

Forberedelse

Før du går i gang med montage, er det meget vigtigt at du sørger for nedestående for at opnå bedst mulig binding mellem tagpappen og montagesystemet:

  • Sørg for at taget er egnet og i god stand. Dvs. at taget er fladt, tagpappen ikke har revner, sidder løst eller har områder med slidtage, da den tagpappens rug overflade er med til at øge binding mellem tagpappen og montagesystemet.

  • Sørg for at taget er rent. Der må ikke være alger eller snavs og det anbefales derfor at taget rengøres inden montage.

  • Sørg for at montageskinnerne er affedtet. Dette kan gøres med en klud og rensebenzin, eller andet affedtningsmiddel.

  • Sørg for at temperaturen er højere end 5°C, da TEC7 limen ikke kan hærde under denne temperatur. Dog er det ikke et krav at taget er tørt, da TEC7 er i stand til at hærde på fugtigt tagpap. Det anbefales dog at konsultere forskrifterne på limtuben, hvis du er i tvivl.

Dan et overblik over placering af solcellepaneler og komponenter

Inden montage skal du danne et overblik over solcellepanelernes opsætning og komponenternes placering.

Dette gør det nemmere at planlægge montagen og hvor de forskellige komponenter skal placeres.

På billedet nedenfor kan du se hvor de inkluderede komponenter skal benyttes, afhængig af hvordan solcellepanelerne placeres.

Overblik over profiness montagesystem

Forbered komponenter

Sørg for at samle ende- og mellemklemmerne så du er klar til at montere anlægget.

Dette gøres ved at samle en M8 skrue, en spændeskive og en spaltemøtrik, samt en ende-/mellemklemme som vist på billedet til nedenfor.

Ende og mellemklemmekomponenter

Påbegynd montage

Først skal skinnerne limes til tagpappen. Dette gøres ved at følge nedestående:

  1. Påfør en rigelig mængde lim til skinnen som det fremgår på det første billede til højre, samt en klat lim på hvert af skinnens hjørner for at beskytte tagpappen. En enkelt tube TEC7 lim rækker til 10-12 skinner.

  2. Massér skinnen ned i tagpappen for at fordele limen.

  3. Lad limen hærde. Tørre-/hærdetid er ca. 24 timer ved 20°C, men det anbefales at lade limen tørre/hærde i 48 timer afhængig af vejrforhold (se evt. forskrifter på TEC7 limtuben).

  4. Når limen er hærdet, kan du fortsætte til næste trin.

Limning af skinne med TEC7
Endeklemme

Montér solcellepanelerne

  1. Indsæt spaltemøtrikken (fra ende-/mellemklemmen) ind i slidsen i toppen af skinnen som på billedet til højre. Billedet viser et montagesystem med hældning, men fremgangsmåden i dette trin er ens.

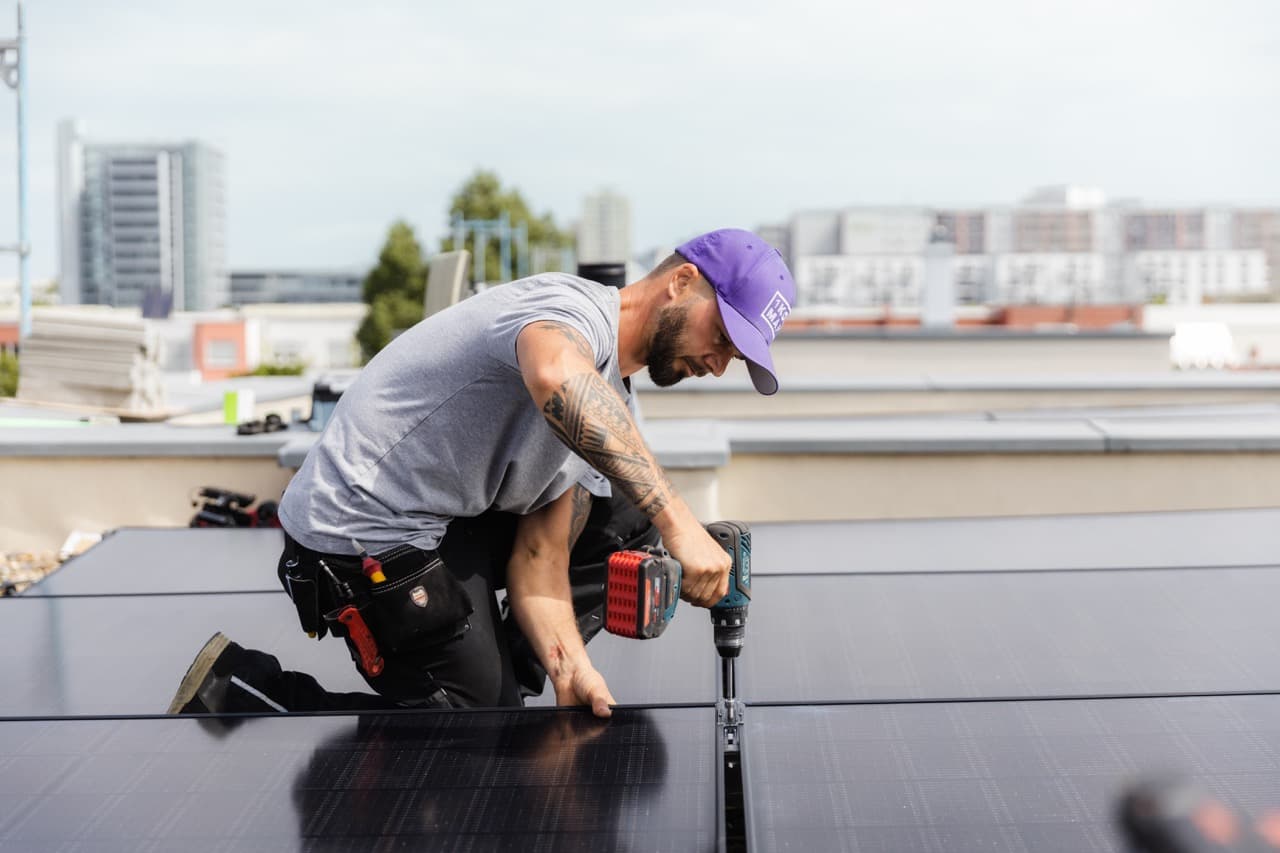

  2. Placér solcellepanelet ovenpå skinnerne og fastmontér det ved at spænde skruerne i ende-/mellemklemmenerne.

  3. Fortsæt proceduren til alle solcellepaneler er monteret.

Endeklemme
